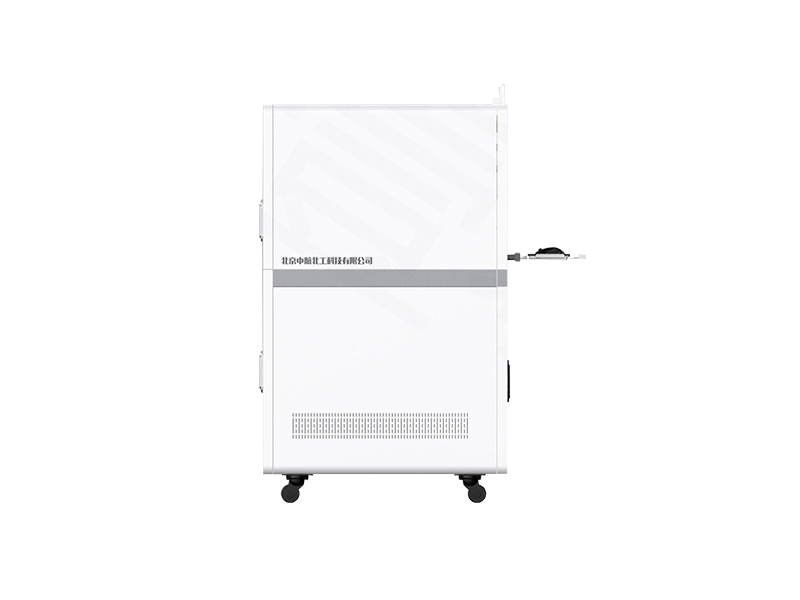

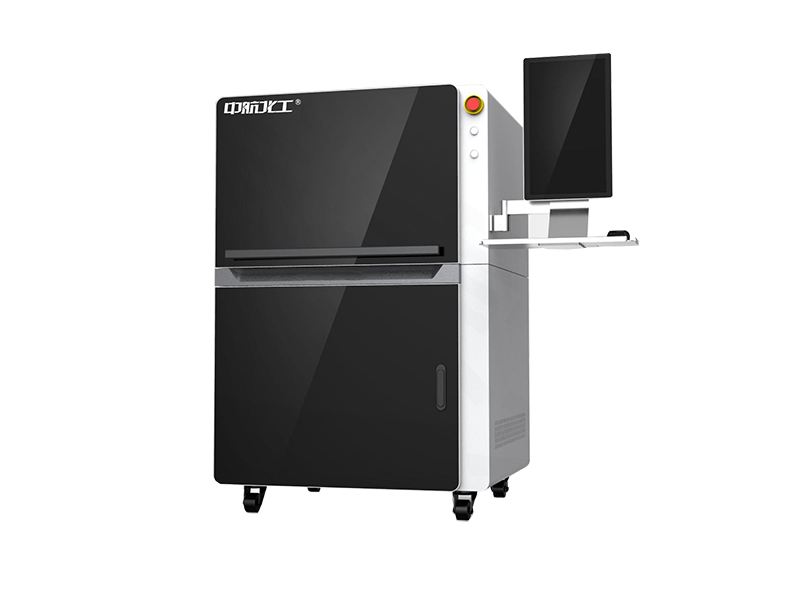

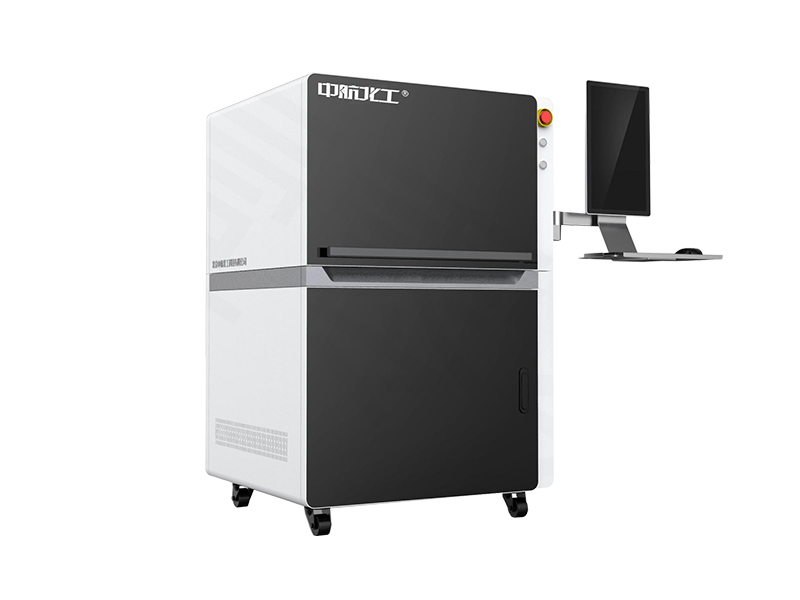

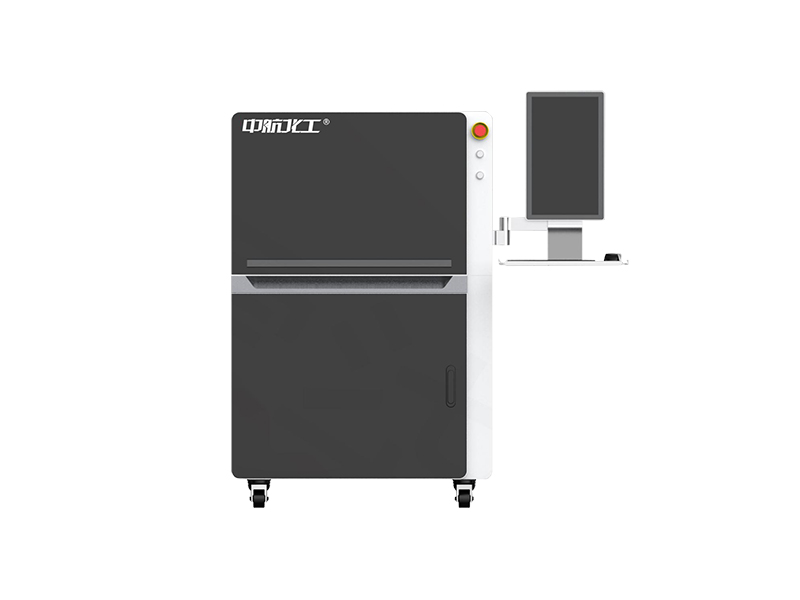

1.整機采用立式機身設備,21.5觸控一體化系統;
2.激光機械二合一設備(激光制作線路,機械完成鉆孔切割)
3.激光輸出加工臺面功率30W;
4.脈沖最大頻率4000KHz;
脈沖寬度2-500ns;
5.光斑直徑22μm;
6. 加工幅面240mm×320mm×5mm;
7.加工速度8.5cm2/min ( FR4 18 μm 銅厚);
8.系統定位精度(單個掃描區域)≤±5μm;
9.重復精度(單個掃描區域)≤±1.98μm;
10.最小線寬/間距 50/50 μm(在18 μm銅厚FR4材料上);
11.加工過程中必須同時配有高壓吹氣、負壓吸氣,保證加工表面銅箔無殘留,基材無碳化損傷,加工碎屑實時吸走;
12.自主研發控制系統,集成度高,串口通訊,預留擴展口≥8個;同時提供STC8H2K32U單片機作為主控芯片,SI24R1收發器作為無線通信芯片的無線通訊模塊教學文檔。
13.采用500萬像素視覺結合算法實現材料任意放置的自動定位;視覺系統范圍內,實現圖像化控制定位;
14.設備具有自我校正功能,提高定位和制板精度;
15.配有真空吸附平臺和開蓋自動停止保護功能;
16.自動換刀刀具庫數量:16。
17.主軸轉速60000rpm。
